HI-SCAN

HI-SCAN

Sistema automatico ad ultrasuoni per ispezioni NDT su scambiatori di calore: saldature IBW e saldature ad angolo su piastre tubiere

HI-SCAN è un sistema speciale ad ultrasuoni progettato e sviluppato da IMG Ultrasuoni per le ispezioni non distruttive su scambiatori di calore. È pensato per supportare in modo efficiente i controlli su saldature internal bore welding (IBW) e saldature ad angolo su piastre tubiere, con un flusso di lavoro orientato a velocizzare l’ispezione e ridurre la necessità di utilizzare tecniche con radiazioni.

Esempi applicativi:

  • Controllo saldature IBW (Internal Bore Welding) su scambiatori di calore
  • Controllo saldature ad angolo su piastre tubiere
  • Ispezioni NDT su scambiatori di calore per settori: Fertilizzanti, Heat Boilers, Gas, Shell and Tube Exchanger

Il sistema è composto da:

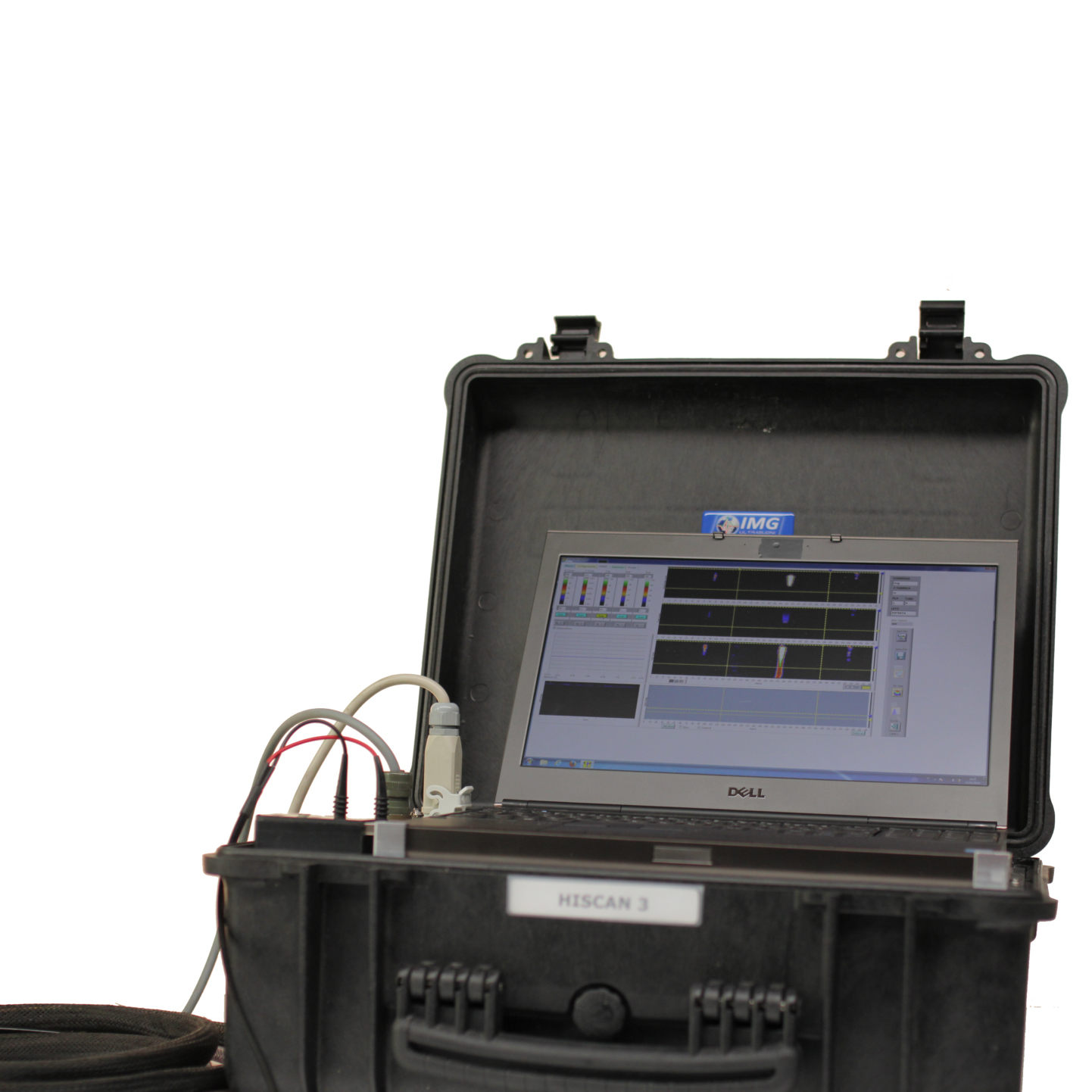

  • Strumento ad ultrasuoni dedicato, progettato e realizzato per il controllo

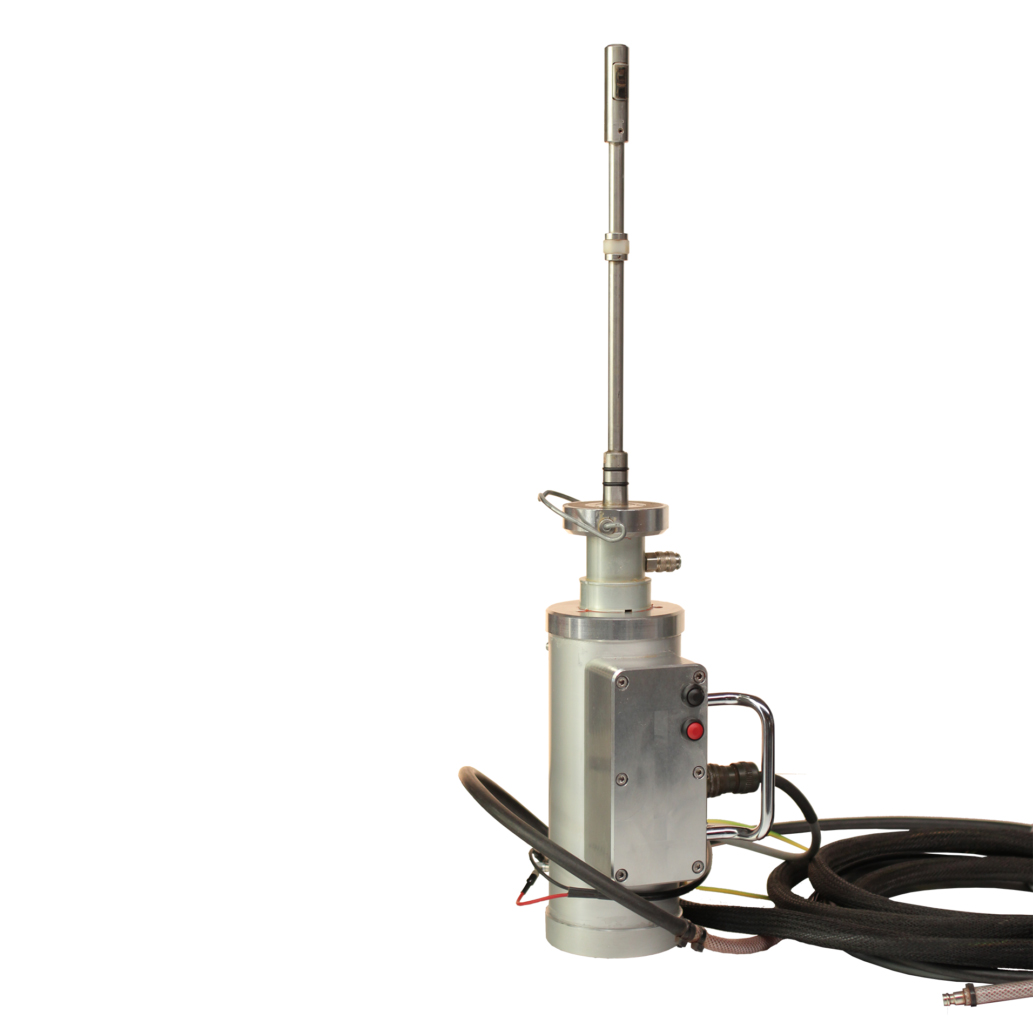

  • Robot multigiro per scansione elicoidale con:
    • passo fisso 0,5 mm
    • corsa/profondità di scansione massima 30 mm
    • asta portasonde
  • Sistema automatico di iniezione acqua direttamente nel tubo da ispezionare
  • Unità di controllo movimentazione programmabile via software dedicato
  • Sonde a doppio cristallo progettate in funzione della tipologia di saldatura e delle esigenze di controllo
  • Scansione automatica con percorso elicoidale a passo fisso per standardizzare la raccolta dati
  • Reportistica immediata dell’analisi “in pochi passaggi”
  • Soluzione pensata per migliorare produttività nelle ispezioni su scambiatori di calore

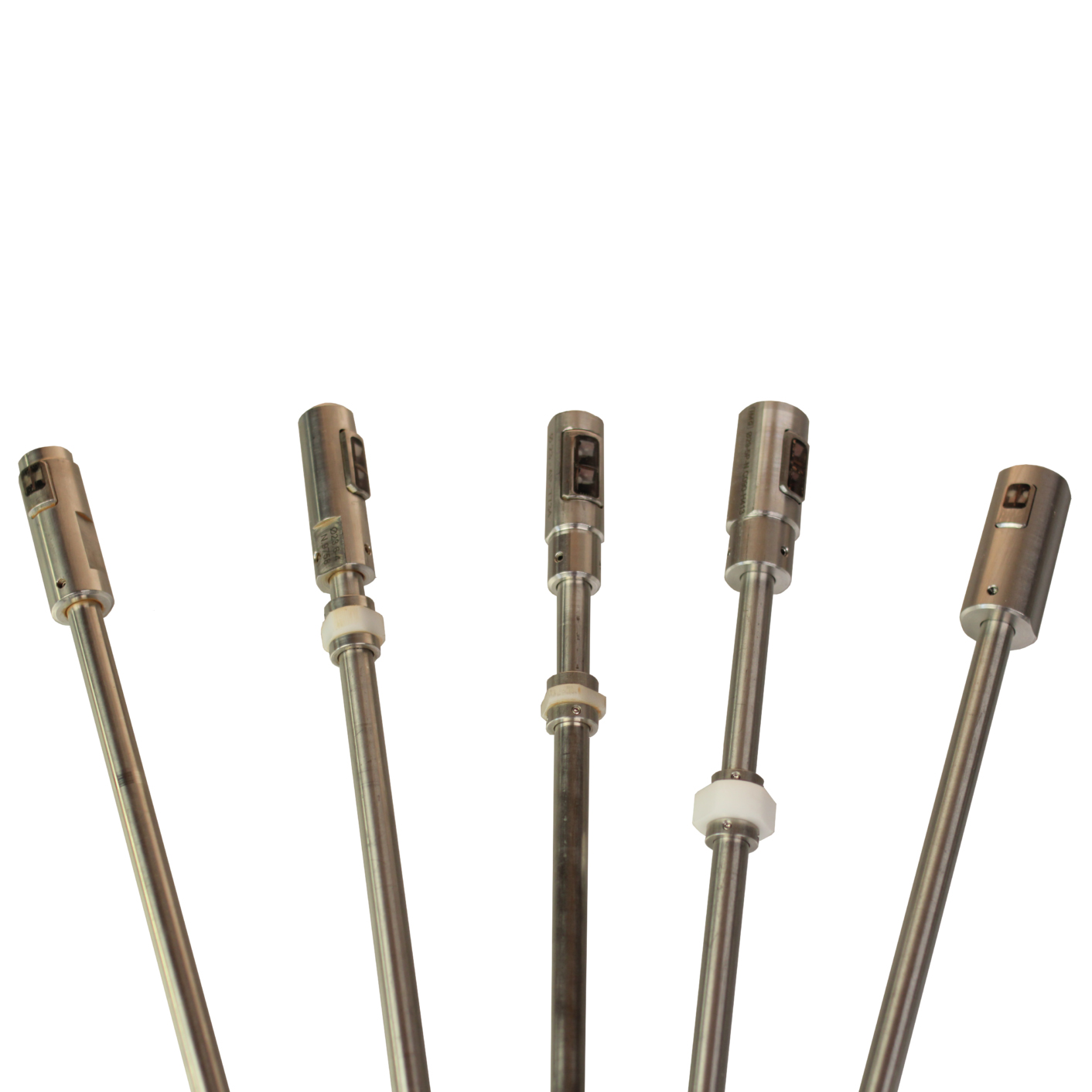

IMG segnala inoltre disponibilità di borosonde per diverse applicazioni NDT, tra cui:

  • Borosonda manuale per controllo assili ferroviari con 2 sonde angolate 45° e iniezione acqua (asta 2 m)
  • Borosonda manuale per controllo in immersione con 5 sonde inclinate per ottenere 45°
  • Borosonda manuale per controllo saldature IBW su scambiatori di calore (utilizzabile con qualsiasi strumento UT)
  • Borosonda manuale per controllo saldature IBW su scambiatori di calore con encoder per registrazione
  • Borosonda manuale per controllo tubi con 6 sonde inclinate per ottenere 60°
  • Borosonda manuale per controllo saldature longitudinali
