Carrello controllo rotaie

Carrello controllo rotaie

Sistema UT per ispezione rotaie ad alta velocità con copertura 100%, acquisizione encoderizzata e integrazione GPS

Soluzioni dedicate ai controlli non distruttivi in ambito ferroviario, con sistemi ad ultrasuoni progettati per l’ispezione delle rotaie e configurabili in base alle esigenze operative. In questa sezione rientra il sistema UDS2-77 per controllo rotaie, pensato per ispezioni ad alta velocità con copertura al 100%, registrazione dati continua ed encoderizzata e possibilità di integrazione dei dati di posizionamento.

Esempi applicativi:

  • Controllo UT binari/rotaie in ambito ferroviario
  • Ispezioni ad alta velocità con copertura completa
  • Acquisizione dati UT con posizionamento (encoder + opzionale GPS)

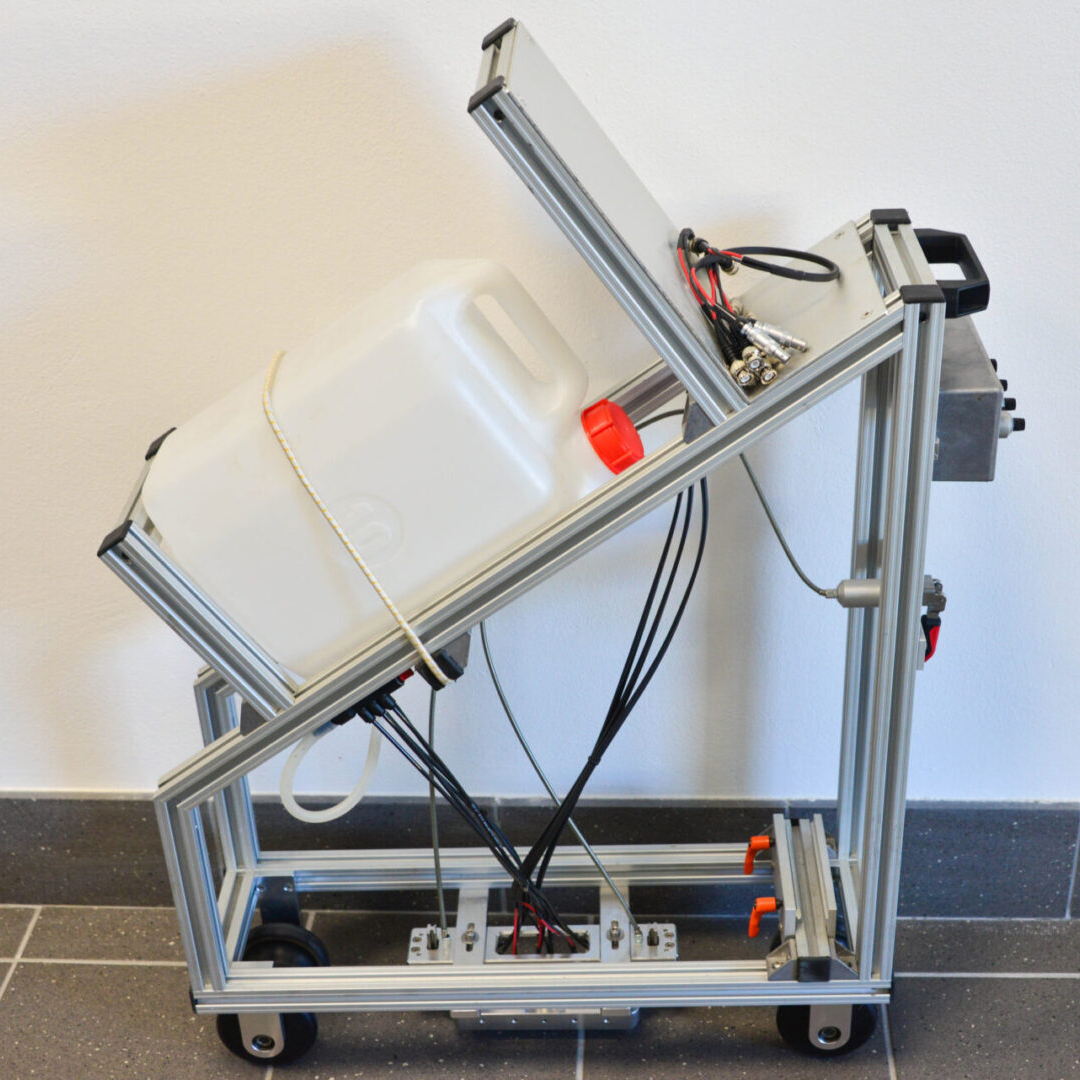

Il sistema per controllo rotaie si compone di:

  • Carrello adattabile alle varie geometrie di rotaie

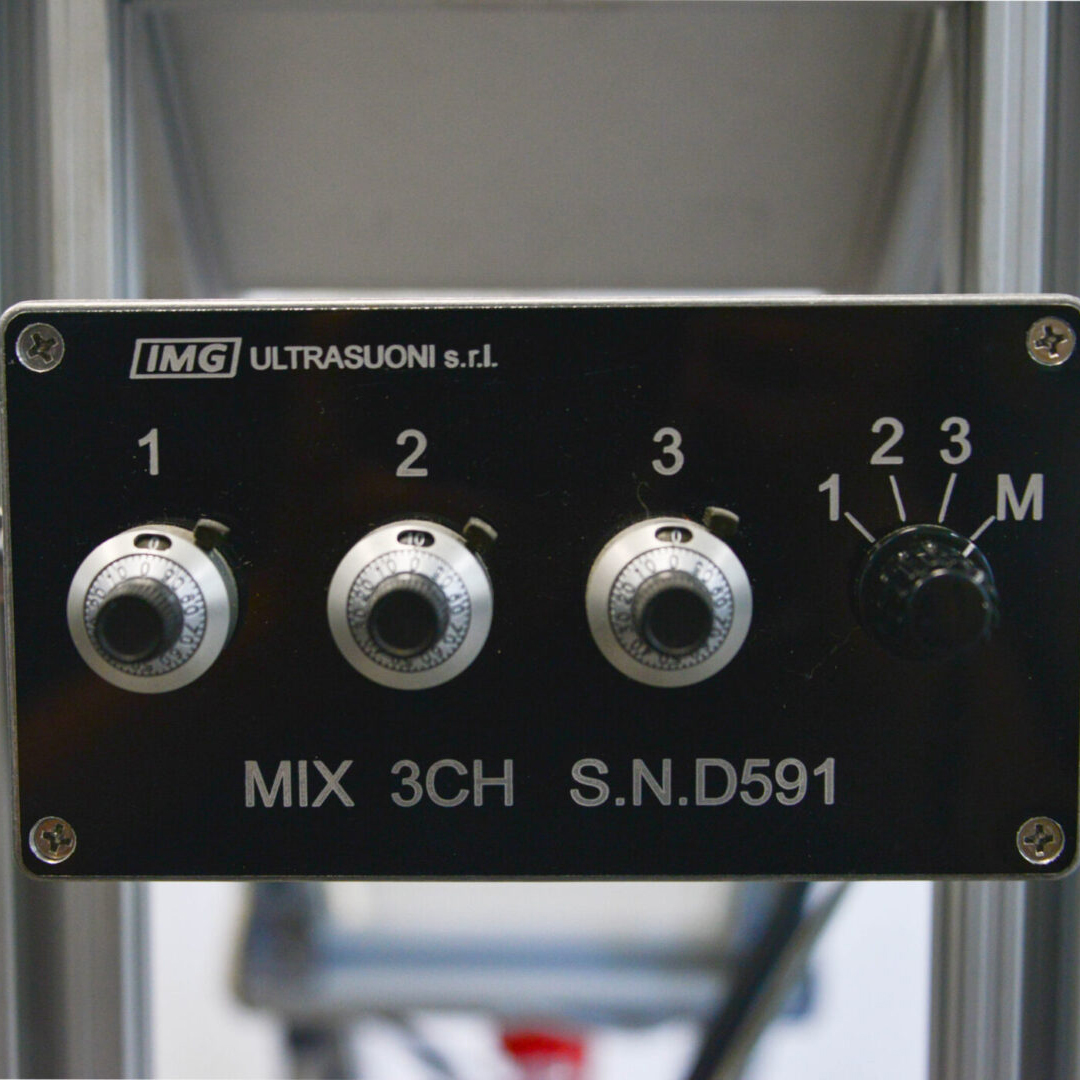

  • Sistema multiplexer
  • Strumento UT multicanale
  • Serbatoio acqua

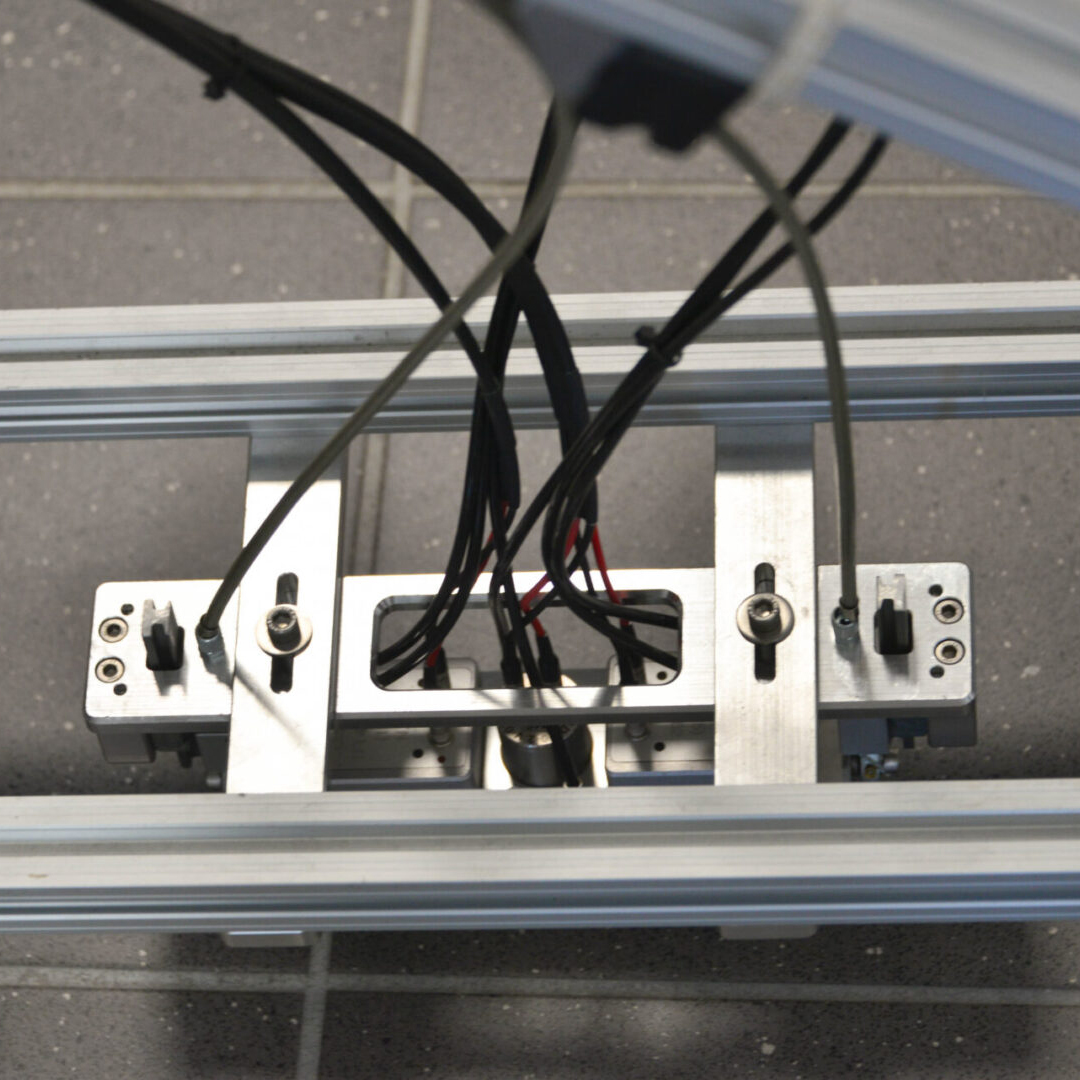

  • Unità sonde UT (in due possibili configurazioni)

Sistema a pattino (RSU)

Lavora a velo d’acqua ed è posizionato sulla parte superiore della rotaia.
Configurazione sonde:

  • 1 sonda 0° doppio cristallo
  • 2 sonde 70°
  • 2 sonde 45°
  • 8 sonde 58°

Sistema a ruota (SL)

Consente di evitare il contatto diretto tra sonde e rotaia, riducendo l’usura nel tempo.
Configurazione sonde:

  • 1 sonda 0°
  • 2 sonde 70°
  • 2 sonde 40°
  • 2 sonde 50°

È possibile creare gruppi di sonde su richiesta del cliente.

  • Registrazione dati continua ed encoderizzata
  • Possibilità di integrare i dati GPS per un posizionamento dettagliato dei dati UT raccolti
  • Funzionamento a batterie con durata superiore a 8 ore continuative
  • Calibrazione di tutti i canali
  • Vista A-Scan per ogni singolo canale UT
  • Vista B-Scan singola o totale (tutti i canali su un’unica schermata)
  • Identificazione in tempo reale della posizione di un’indicazione e possibilità di marcatura delle indicazioni tramite software

Il sistema è in accordo alle normative:

  • AREMA
  • EN 16729
  • RDSO
  • ARTC
  • ETN-01-04
Disponibile anche la versione UDS2-73 a doppia unità sonde, per il controllo di entrambe le rotaie in un’unica scansione, con incremento della velocità di controllo.
