Sonde per ispezione interna tubi: ECT, RFT, MFL, NFA e DefHi®

Grazie agli anni di esperienza nel mondo delle sonde e delle strumentazioni per controlli non distruttivi, mettiamo a disposizione una gamma completa di soluzioni per l’ispezione interna di tubi e tubazioni, in particolare su materiali ferromagnetici e non ferromagnetici impiegati in impianti industriali, scambiatori e sistemi di raffreddamento (air-fin / air-cooler).

Queste soluzioni coprono diverse tecniche elettromagnetiche e array, permettendo di adattare la scelta della sonda al materiale, alla geometria, al tipo di difettologia attesa e alle condizioni operative.

Possiamo fornire le sonde secondo specifiche tecniche e applicative, con supporto di un tecnico NDT dedicato per l’identificazione della configurazione più adatta.

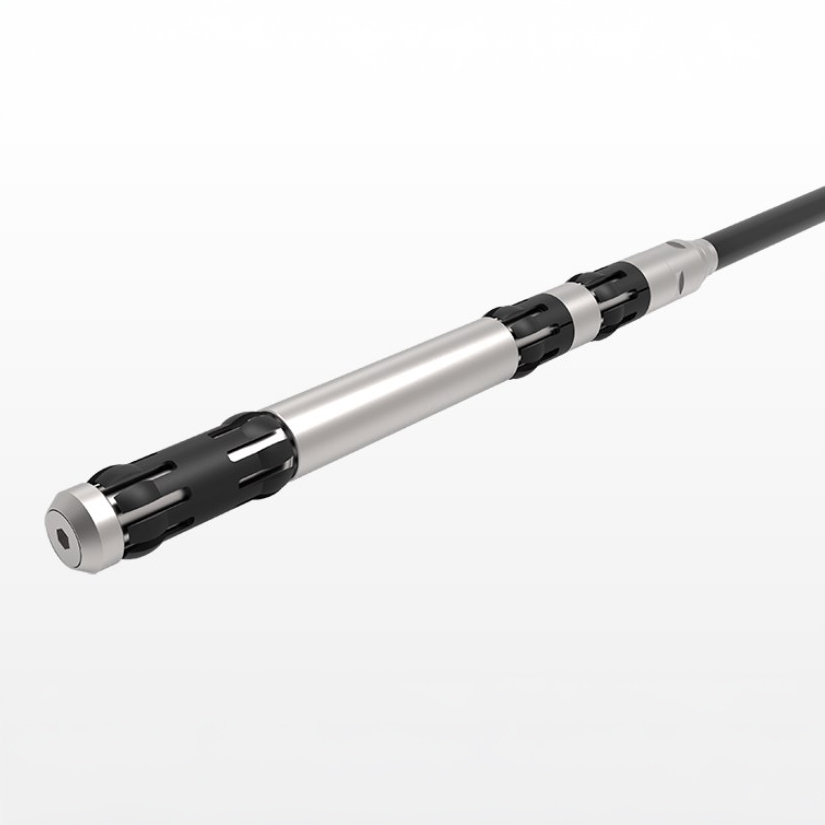

  • Sonde sviluppate per l’impiego su materiali non ferromagnetici.
  • Disponibili con cavo integrato fino a 30 metri oppure staccabile.
  • Costruite per durata e leggerezza, facili da utilizzare.
  • Realizzabili in configurazione rigida o flessibile per ispezione di tubi curvati.
  • Diametri: da 7 mm a 50 mm.
  • Frequenze: da 1 kHz a 1 MHz.
  • Connettore: Anphenol 4-pin.
  • Sonde sviluppate per l’ispezione di materiali ferromagnetici.
  • Ideali per ricerca di difetti comuni come corrosione, erosione e pitting.
  • Configurazioni disponibili: single driver o double driver.
  • Pre-amplificatore interno: 30 dB.
  • La configurazione single driver è ottimizzata per difettologie generalizzate.
  • La configurazione double driver è ottimizzata per difettologia localizzata.
  • Corpo sonda: acciaio inox fino a 20 mm di diametro; oltre 20 mm in polimero ad alta resistenza.
  • Diametri: da 8,5 mm a 44 mm.
  • Frequenze: da 10 Hz a 20000 Hz.
  • Cavo integrato: 20 o 30 metri.
  • Connettore: Amphenol 19-pin.
  • Sonde per ispezione di materiali ferromagnetici, dedicate a contesti “boiler”.
  • Ricerca difetti: corrosione, erosione, pitting.
  • Progettate per elevata durata all’erosione.
  • Pre-amplificatore interno: 30 dB, per migliore risoluzione e rapporto segnale/disturbo.
  • Corpo sonda con sistema centrante a molla per elevata flessibilità anche su curvature strette.
  • Diametri: da 26 mm a 70 mm.
  • Frequenze: da 10 Hz a 20000 Hz.
  • Cavo integrato: 20 o 30 metri.
  • Connettore: Amphenol 19-pin.
  • Studiate per controllo di tubi in acciaio al carbonio o basso legato, anche alettati.
  • Permettono di individuare: erosione, corrosione, pitting e anche cricche circonferenziali sia lato interno che lato esterno.
  • Progettate per elevata durabilità all’usura.
  • Diametri: da 12,4 mm a 31,5 mm.
  • Cavo integrato: 20 o 30 metri.
  • Connettore: Amphenol 199-pin.

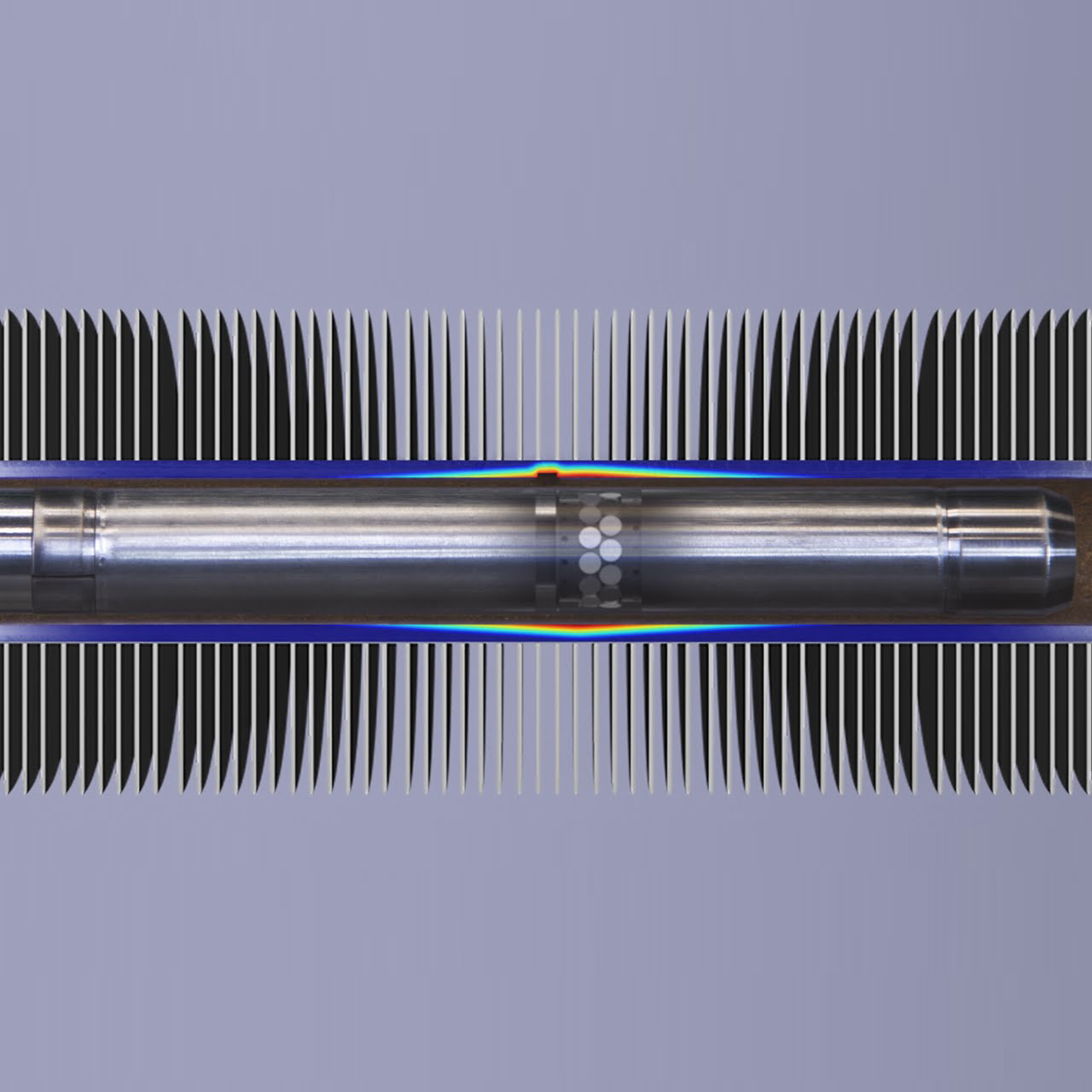

  • Sviluppate per ottimizzare l’ispezione della superficie interna di tubi in acciaio al carbonio o basso legati, tipicamente su air-fin / air-cooler.
  • Corpo sonda in acciaio inossidabile, pensato per alta resistenza e durata.
  • Tecnologia con array di elementi gestibile con Eddyfi Ectane2 e possibilità di ottenere una rappresentazione C-Scan.
  • Diametri: da 12,4 mm a 30,8 mm.
  • Frequenze: da 1 kHz a 40 kHz.
  • Cavo integrato: 20 o 30 metri.
  • Connettore: SmartMUX 160-pin.

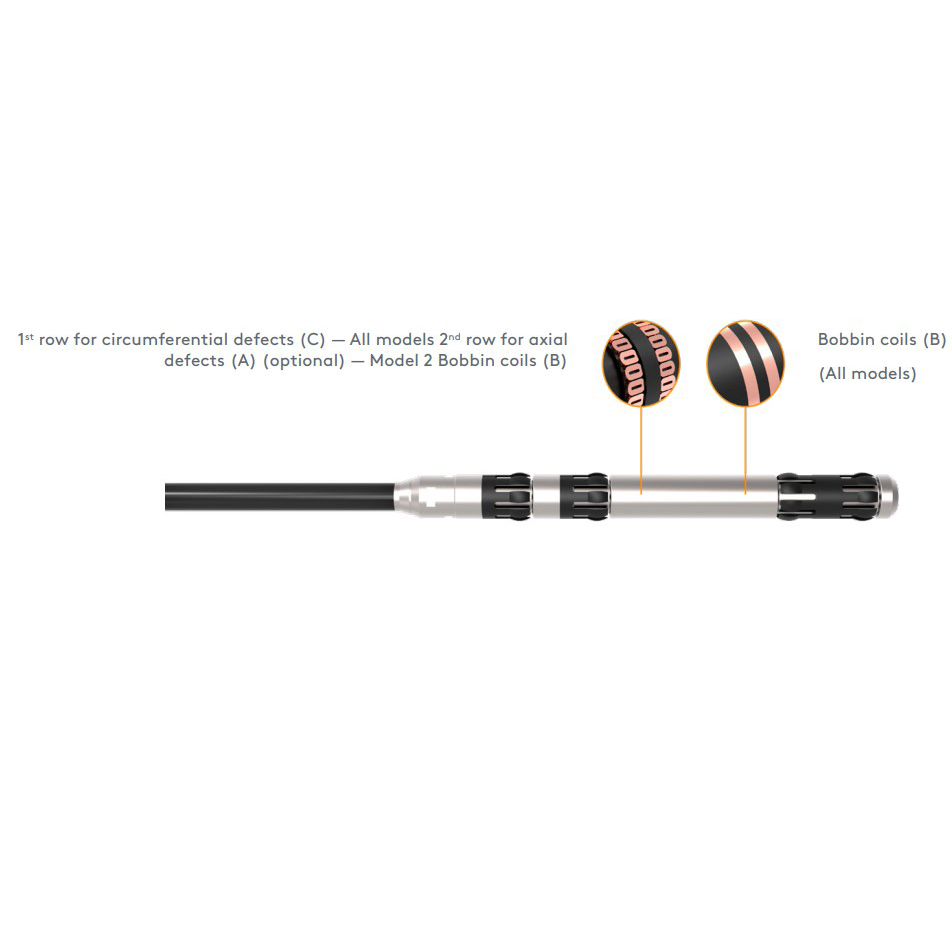

  • Costituite da due bobine convenzionali + serie di sensori array, gestibili con Eddyfi Ectane 2.
  • Utilizzabili per ispezione di tubi in materiale non ferromagnetico.
  • Sviluppate per elevata sensibilità nella ricerca di cricche circonferenziali (sotto piastra) e longitudinali, spesso non rilevabili con sonde ECT convenzionali.
  • Evidenziano anche difetti come: cricche assiali e circonferenziali, SCC, cricche in corrispondenza piastra tubiera.
  • Diametri: da 9,6 mm a 23 mm.
  • Frequenze: da 4 kHz a 1200 kHz.
  • Cavo integrato: da 5 a 15 metri.
  • Connettore: SmartMUX 160-pin.
