Scorpion II

Scorpion II

Scanner motorizzato a ruote magnetiche per rilievo spessori e controllo corrosione su serbatoi, con sonda UT ad accoppiamento a secco

Scorpion 2 è uno scanner motorizzato per il rilievo spessori e il controllo della corrosione che integra una sonda ad ultrasuoni con accoppiamento a secco. Le ruote magnetiche consentono di operare su strutture ferro-magnetiche (serbatoi, apparecchiature a pressione e installazioni di vario genere), con capacità di ruotare e sterzare. Grazie a guida intelligente e due encoder, il sistema compensa la variazione di angolo durante le fasi di scansione.

Esempi applicativi:

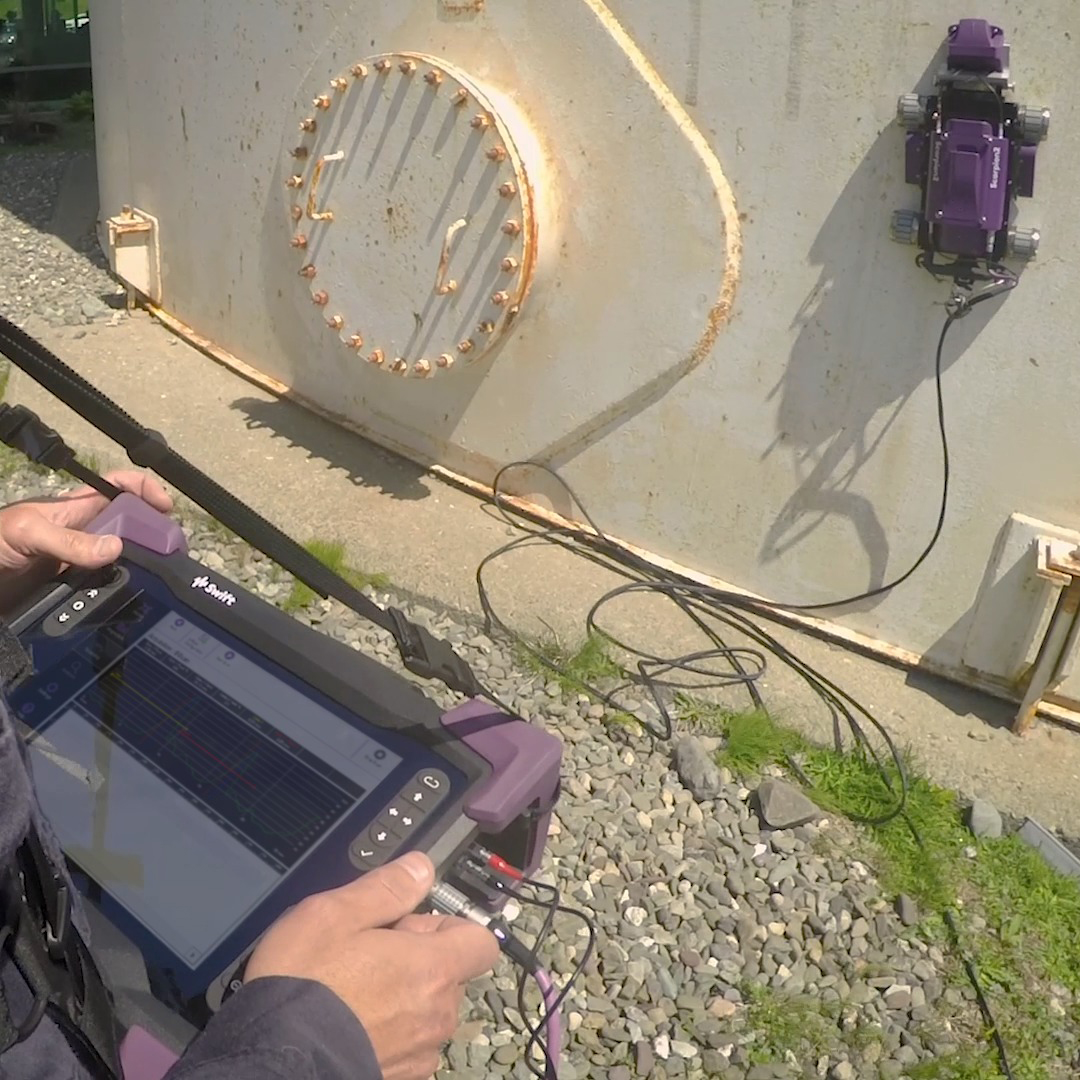

  • Controllo spessimetrico su serbatoi di grandi dimensioni
  • Controllo corrosione su strutture ferromagnetiche (es. serbatoi e apparecchiature a pressione)
  • Scanner motorizzato per rilievo spessori e controllo corrosione
  • Sonda UT a secco (accoppiamento a secco)

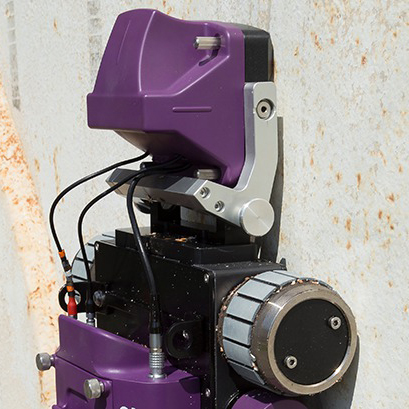

  • Ruote magnetiche per movimentazione su strutture ferromagnetiche
  • Ruote con possibilità di rotazione e sterzata
  • Guida intelligente + 2 encoder per compensazione della variazione di angolo durante la scansione

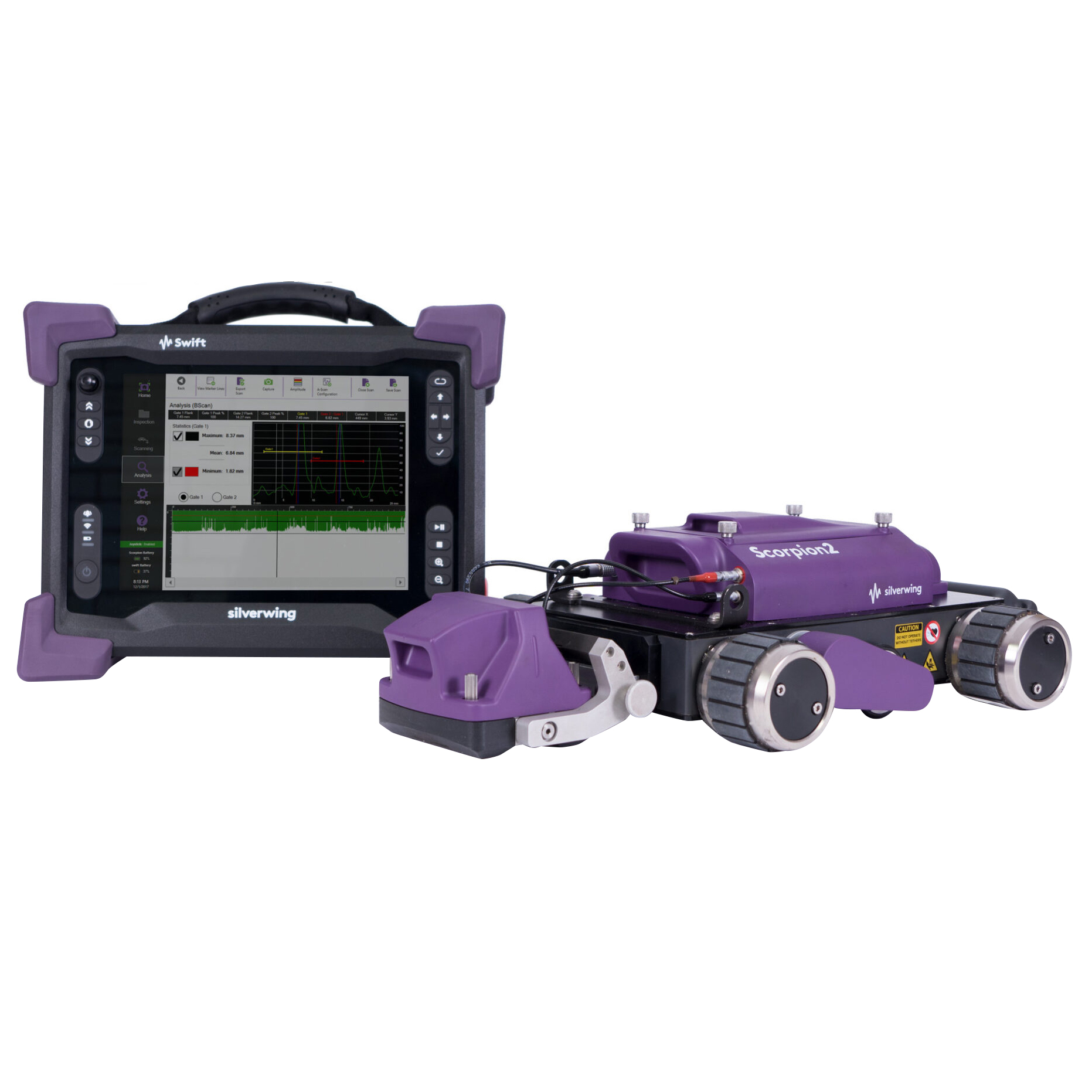

Il sistema si integra con Swift, unità operativa progettata per l’utilizzo in campo:

  • Schermo multi-touch non riflettente da 26,4 cm (10,4”) per visibilità in diverse condizioni di illuminazione
  • Potente scheda a ultrasuoni, in abbinamento al software Swift GO
  • Strumento sigillato con grado di protezione IP65
  • Involucro in lega di magnesio, robusto e resistente ad acqua e polvere
  • Vetro rinforzato da 3 mm (1/8”)
  • Due batterie Li-ion sostituibili a caldo (hot-swappable) per coprire l’intera giornata di lavoro
  • Imbracatura opzionale per ridurre l’affaticamento in utilizzi prolungati
  • Supporto regolabile, maniglia superiore e quattro punti di ancoraggio angolari per praticità in cantiere
  • Il software Swift controlla sia Scorpion2 sia R-Scan
  • Procedura guidata: inserimento dettagli ispezione + configurazione parametri UT
  • Regolazioni tramite touch screen o pulsanti rigidi sullo Swift
  • Durante la scansione: visualizzazione in tempo reale di A-Scan e B-Scan
  • A fine scansione: analisi immediata oppure salvataggio e passaggio alla scansione successiva
  • Cursore sul B-Scan → visualizza la traccia A-Scan e la misurazione spessore per quella posizione
  • Indicatore di soglia regolabile per individuare rapidamente le indicazioni
  • Visualizzazione dell’intera ampiezza per caratterizzare la perdita di parete e supportare una valutazione più dettagliata della corrosione
  • Export dati completi in CSV o Excel (analisi statistiche e report)
  • Export viste A-Scan e B-Scan come immagini
  • Export avanzato in CMX compatibile CMAP (CMAP analizza automaticamente le scansioni e fornisce una panoramica completa dell’ispezione)
