Panther

Panther

Unità compatta per imaging PAUT/TFM ad alte prestazioni, con software ACQUIRE e Ultravision 3

In qualità di distributori e importatori italiani di EDDYFI TECHNOLOGIES, proponiamo M2M PANTHER: un’apparecchiatura Phased Array progettata per applicazioni desktop e industriali. Combina la velocità richiesta dalle soluzioni PAUT/FMC/PWI integrate con un set completo di tecniche di imaging con metodo Total Focusing (TFM+PCI), rendendolo uno strumento indicato per ricerca e sviluppo e impianti automatici ad elevate prestazioni. In combinazione con i software operativi ACQUIRE e Ultravision, PANTHER è un’offerta PAUT/TFM versatile e di altissime prestazioni.

Esempi applicativi:

  • TFM multigruppo nel controllo di saldature (Oil&Gas, Aerospace, Power generation)
  • Controllo in linea di lamiere, tubi, barre e prodotti siderurgici in genere, specialmente con massimi requisiti di qualità
  • Controllo automatico di componenti ferroviari (assili, ruote e sale montate)
  • Controllo compositi
  • Prestazioni e produttività
    Per ridurre i tempi di ciclo e aumentare la capacità produttiva, PANTHER è progettato con elevata potenza di elaborazione e con velocità di trasferimento dati fino a 320 MByte/s tra strumentazione e computer di monitoraggio.
  • Imaging TFM nativo
    Il metodo TFM è implementato nativamente. Con immagini TFM da 1,5 milioni di pixel (e oltre) in tempo reale, consente imaging ad alta definizione per supportare l’individuazione e la caratterizzazione dei difetti.
  • Compatto, robusto, scalabile
    • Dimensioni: 300 × 220 × 155 mm
    • Grado di protezione: IP54

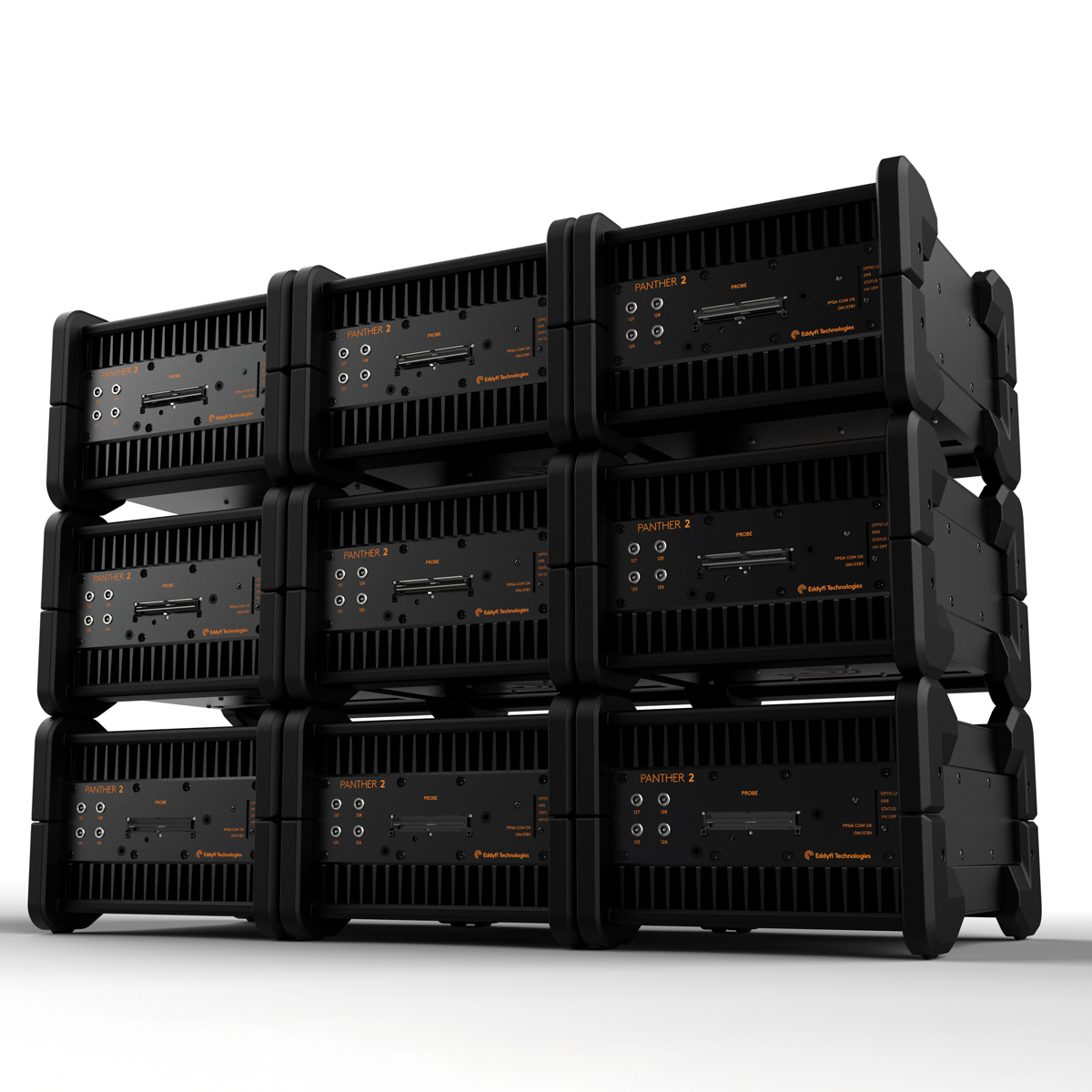

    • Architettura parallela e impilabile: fino a 16 unità da 128 canali

ACQUIRE è il software di acquisizione aggiornato di M2M dedicato al PAUT avanzato, alle impostazioni TFM e all’imaging. Il software è progettato per applicazioni industriali e per ricerca in laboratorio.

Caratteristiche di M2M ACQUIRE:

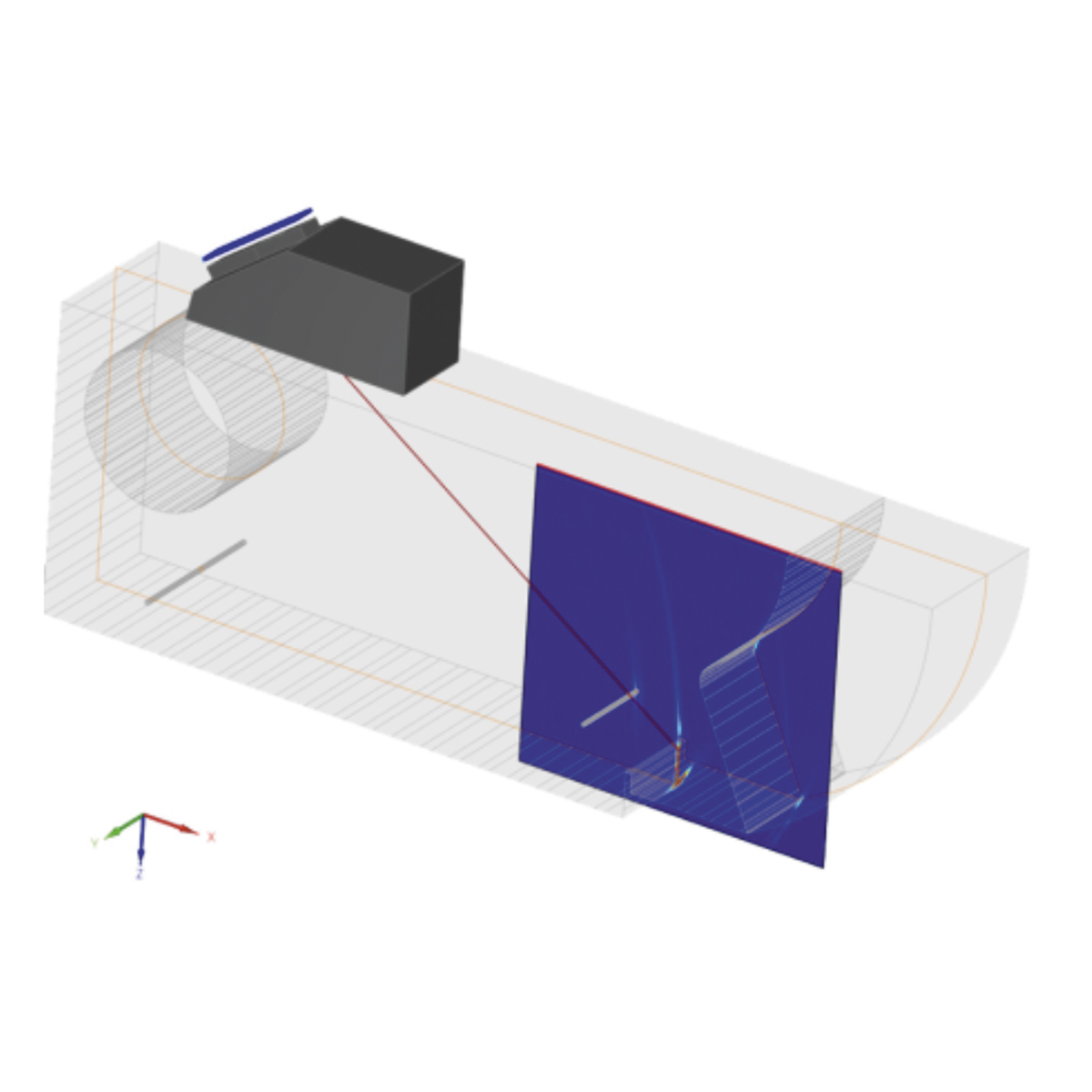

  • Configurazione CAD 3D e rendering
  • Supporto sonde: LINEAR, MATRIX, DLA, DMA, DAISY, ANNULAR, SECTORIAL
  • Tecniche: PE, TOFD, PAUT, attraverso la trasmissione, FMC, PWI, TFM
  • Modalità TFM adattiva
  • Imaging 3D in tempo reale
  • Numero illimitato di sonde
  • Numero illimitato di gruppi
I file di ispezione di ACQUIRE sono indicati come compatibili con M2M ENLIGHT, CIVA, ULTIS Analysis e Ultravision. L’add-on M2M ENLIGHT estende le viste standard e abilita unione 3D dei dati, analisi automatica e reportistica avanzata. I dati FMC acquisiti possono anche essere post-elaborati tramite CIVA Analysis.

Demo e supporto
Siamo disponibili per informazioni e per organizzare una demo personalizzata gratuita con il supporto di un tecnico NDT specializzato.
