Kit IRIS

Kit IRIS

Sistema UT IRIS PRO ad alta velocità per controllo spessimetrico tubi di scambiatori (ID a partire da 10 mm), con turbina IRIS e software IRIS-VIEWER

Vi presentiamo il Kit IRIS, sistema usato per il controllo ad ultrasuoni di tubi e tubazioni tramite metodo IRIS (Internal Rotary Inspection System). IRIS PRO è un sistema di acquisizione UT ad alta velocità, progettato e realizzato in IMG Ultrasuoni, per lavorare con qualsiasi turbina IRIS: le prestazioni della scheda UT e il software ottimizzato supportano misure di qualità e un setup rapido in campo.

Il sistema può funzionare anche a batteria (opzionale) e, su richiesta, sono personalizzabili software di reporting, archiviazione dati e comunicazione. Durante l’ispezione, la sonda IRIS lavora in un tubo completamente riempito d’acqua e, durante l’estrazione, consente la raccolta dei dati di controllo. Il kit consente il controllo spessimetrico su tubi a partire da diametro interno 10 mm.

Esempi applicativi:

  • Controllo spessimetrico tubi
  • Procedura di setup immediata con parametri principali su un’unica schermata
  • Doppia rappresentazione A-Scan per impostare rapidamente i parametri corretti
  • Sommatoria degli A-Scan per identificare in modo accurato e immediato la posizione del PIN e gli echi delle superfici interna ed esterna
  • Side View (B-Scan) visualizzabile in nero o in scala colori con la stessa palette del C-Scan
  • B-Scan e C-Scan visualizzati in tempo reale, allo stesso ritmo di rotazione della turbina
  • Operatività con velocità di rotazione della turbina molto elevate (> 50 giri/s)
  • Garanzia di 360 acquisizioni per giro

I principali parametri sono accessibili e modificabili in tempo reale:

  • Main Gain, Pin Gain
  • Range
  • Nominal Tube Diameter
  • Minimum Thickness
  • Peak/Flank Measurement
  • Generazione automatica dei file di rilievo per organizzazione immediata dell’archivio e riduzione del tempo operativo in campo
  • Software IRIS-VIEWER (licenza libera) per:
    • analisi off-line
    • generazione dei report finali
  • Interfaccia grafica adattabile alle specifiche esigenze (opzionale)

Trasduttori UT focalizzati

Il kit include trasduttori UT focalizzati di fascia alta:

  • disponibili in tre frequenze (adattate a vari spessori di parete)
  • con tre lunghezze focali (ottimizzate per vari diametri di tubo)

Turbine IRIS UT

Le turbine IRIS UT di Eddyfi sono progettate per sfruttare l’elevata velocità di acquisizione e fornire risultati ottimali su un’ampia gamma di velocità di rotazione. Il design aiuta a ridurre la formazione di bolle.

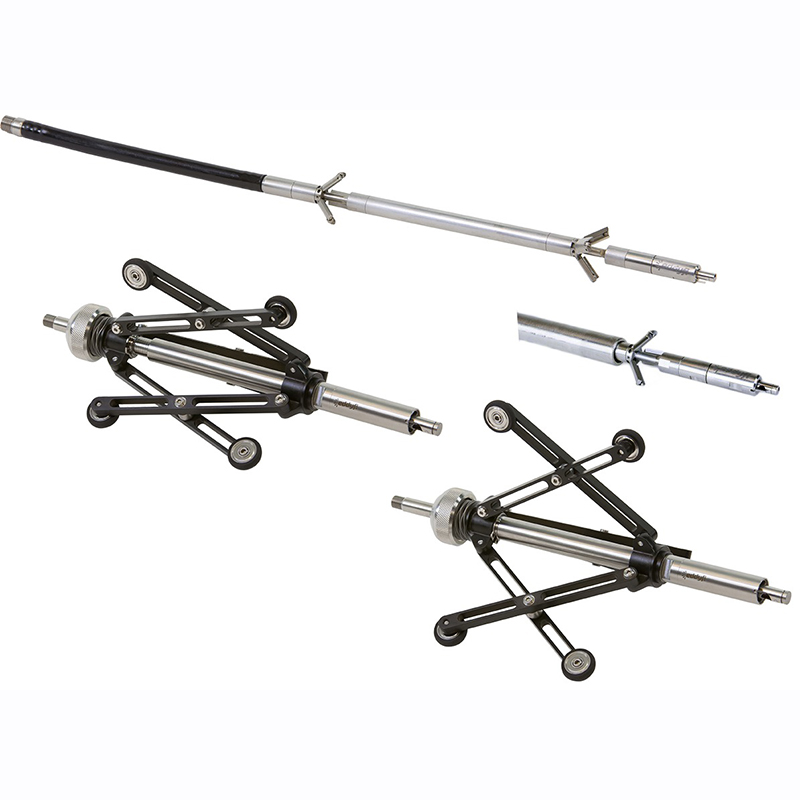

Dispositivi di centraggio

Dispositivi con tre bracci a molla collegati in due direzioni per garantire centraggio accurato. Sono autonomi e rimovibili dall’albero (eccetto il centratore extra-piccolo) senza perdita di componenti o pressione nei bracci.

Cavi

Disponibile assortimento di cavi per diverse condizioni di ispezione.

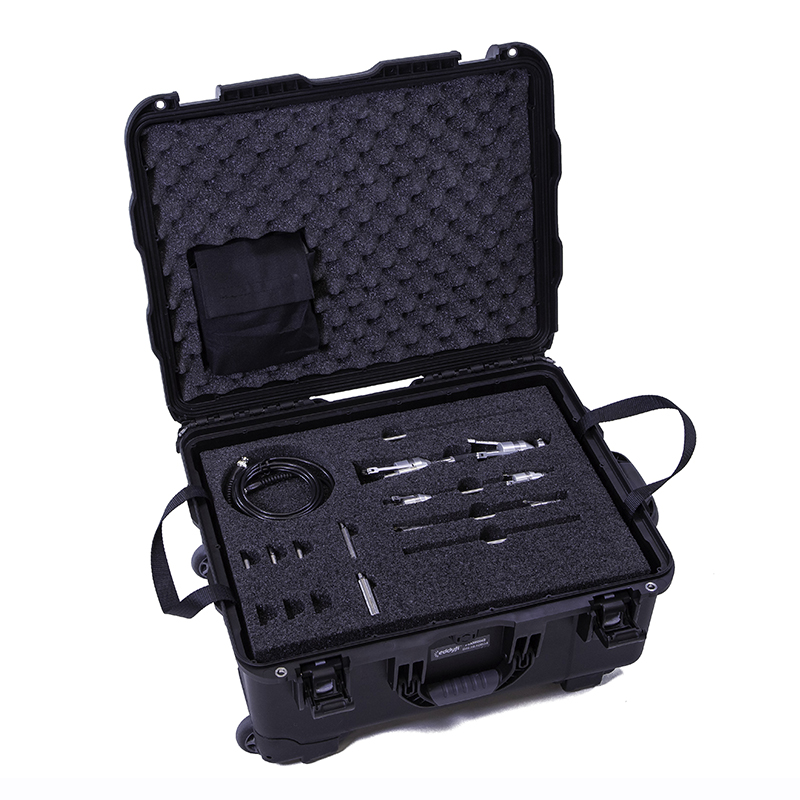

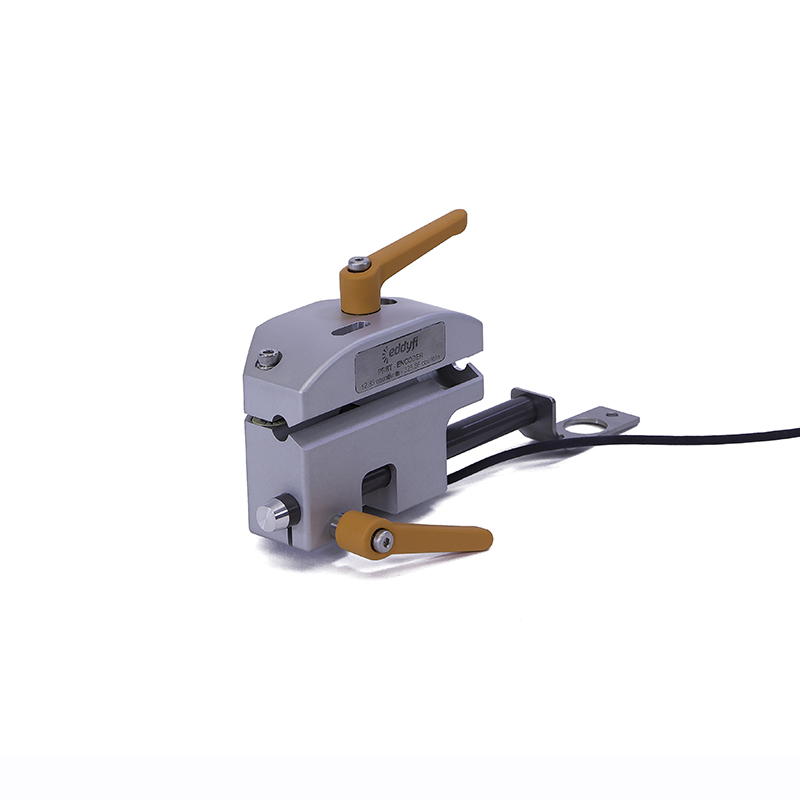

Full IRIS Kit

  • 2 × turbine
  • 4 × centratori
  • 3 × transduttori
  • 4 × 20 m (65.62 ft) cavi
  • 1 × flood tube adapter
  • 1 × kit di riparazione

Full IRIS Kit with Micro-Turbine

  • 3 × turbine
  • 4 × centratori
  • 4 × transduttori
  • 4 × 20 m (65.62 ft) cavi
  • 1 × flood tube adapter
  • 1 × kit di riparazione

Micro IRIS Kit

  • 1 × micro turbina
  • 1 × centratore
  • 1 × transduttore
  • 1 × 20 m (65.62 ft) cavo
