Floormap X

Floormap X

Sistema di ultima generazione per ispezione fondi serbatoio con tecnologie MFL + STARS, alta velocità e report secondo EEMUA 159 / API 653

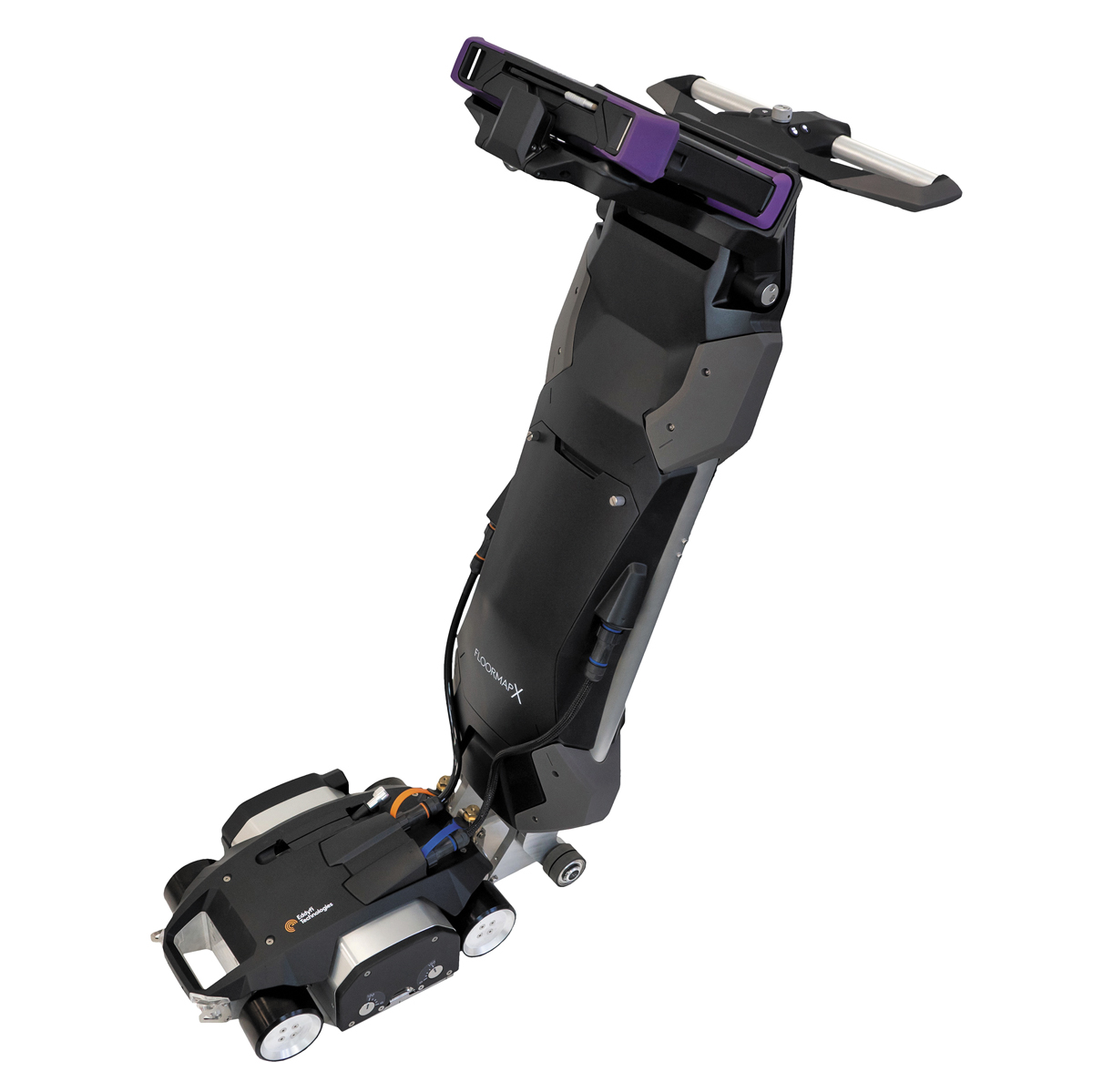

Floormap X è una soluzione di nuova generazione per il controllo dei fondi dei serbatoi basata su tecnologia MFL (Magnetic Flux Leakage / Flusso Magnetico Disperso), integrata con la tecnologia STARS per aumentare la probabilità di rilevamento e migliorare la qualità dell’informazione sul difetto. Il sistema è progettato per rendere le ispezioni più rapide e fruibili, combinando acquisizione e analisi in un’unica vista operativa.

Esempi applicativi:

  • Ispezione e mappatura difetti su fondo serbatoio
  • Controlli su superfici verniciate e su lamiere di spessore elevato
  • Ispezione completa incluse zone anulari e aree tipicamente critiche
  • Array MFL: 64 canali e 128 sensori multi-orientati
  • STARS: consente di discriminare la posizione delle indicazioni, distinguendo tra lato interno e lato esterno (superiore/inferiore rispetto al fondo serbatoio)

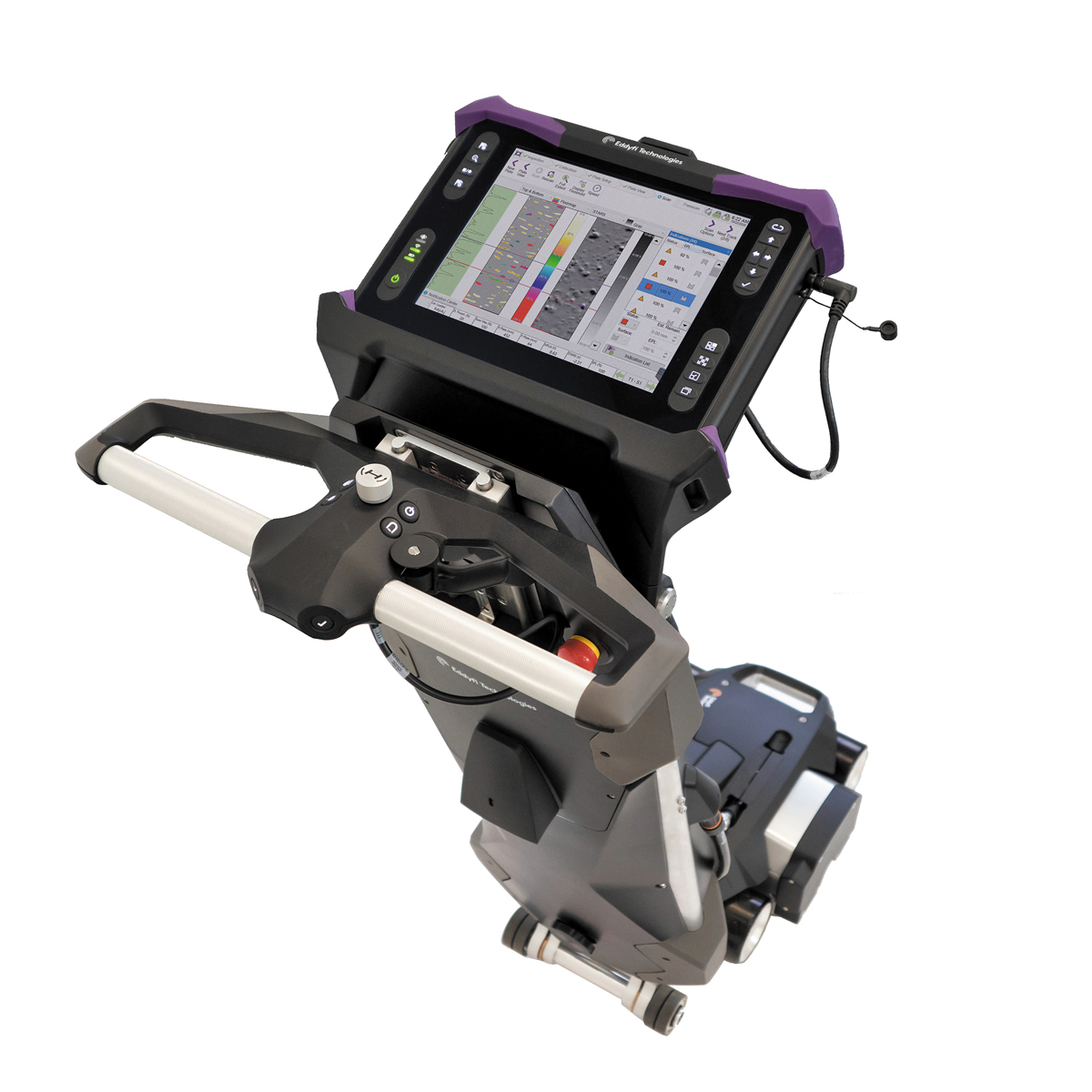

  • Dati processati in un’unica vista, per massimizzare l’efficienza operativa
  • Incremento di flusso magnetico fino al +30% rispetto ai modelli precedenti
  • Ispezione di lamiere fino a 20 mm di spessore mantenendo elevata sensibilità
  • Ponte magnetico regolabile in intensità con tecnologia SmartMAGNET™
  • Possibilità di disabilitare il ponte magnetico per rendere trasporto e movimentazione più semplici
  • Introduzione della capacità di sterzare, per ispezionare anche le zone anulari
  • Testa sensori riprogettata con ingombri ridotti, per raggiungere aree prima difficilmente accessibili
  • Traccia/guida laser a bordo per correlare sul componente la posizione delle indicazioni (interno/esterno)
  • Sistema di illuminazione a luce radente per facilitare l’ispezione visiva durante la scansione

Possibilità di lavorare in tre modalità:

  • Mapping
  • Freescan
  • Pause on defect

Generazione report secondo necessità e in accordo con gli standard EEMUA 159 e API 653
