DVS700B videoscope

DVS700B videoscope

Pipe crawler panoramico per ispezione interna tubazioni con misurazione 2D dei difetti

DVS700B è un pipe crawler panoramico progettato per l’ispezione interna di tubazioni, inclusi tratti verticali e curve/gomiti, con acquisizione video ad alta definizione e funzioni software di miglioramento immagine e misurazione 2D. È indicato quando serve una copertura più completa della superficie interna per valutare corrosione, qualità delle saldature e condizioni di pulizia.

Esempi applicativi:

  • Ispezione interna tubazioni in ambito petrolchimico e chimico
  • Controlli in ambito navale e centrali/impianti (incluse applicazioni “power”)
  • Verifica di tratti verticali, gomiti e componenti con geometrie non lineari
  • Valutazione di corrosione interna, qualità saldature, pulizia/condizione superficiale
  • Acquisizione video con risoluzione dinamica (5–12 milioni di pixel, in base alla configurazione)
  • Imaging panoramico con ampia copertura e riduzione dei “punti ciechi”
  • Illuminazione LED ad alta luminosità con regolazione continua

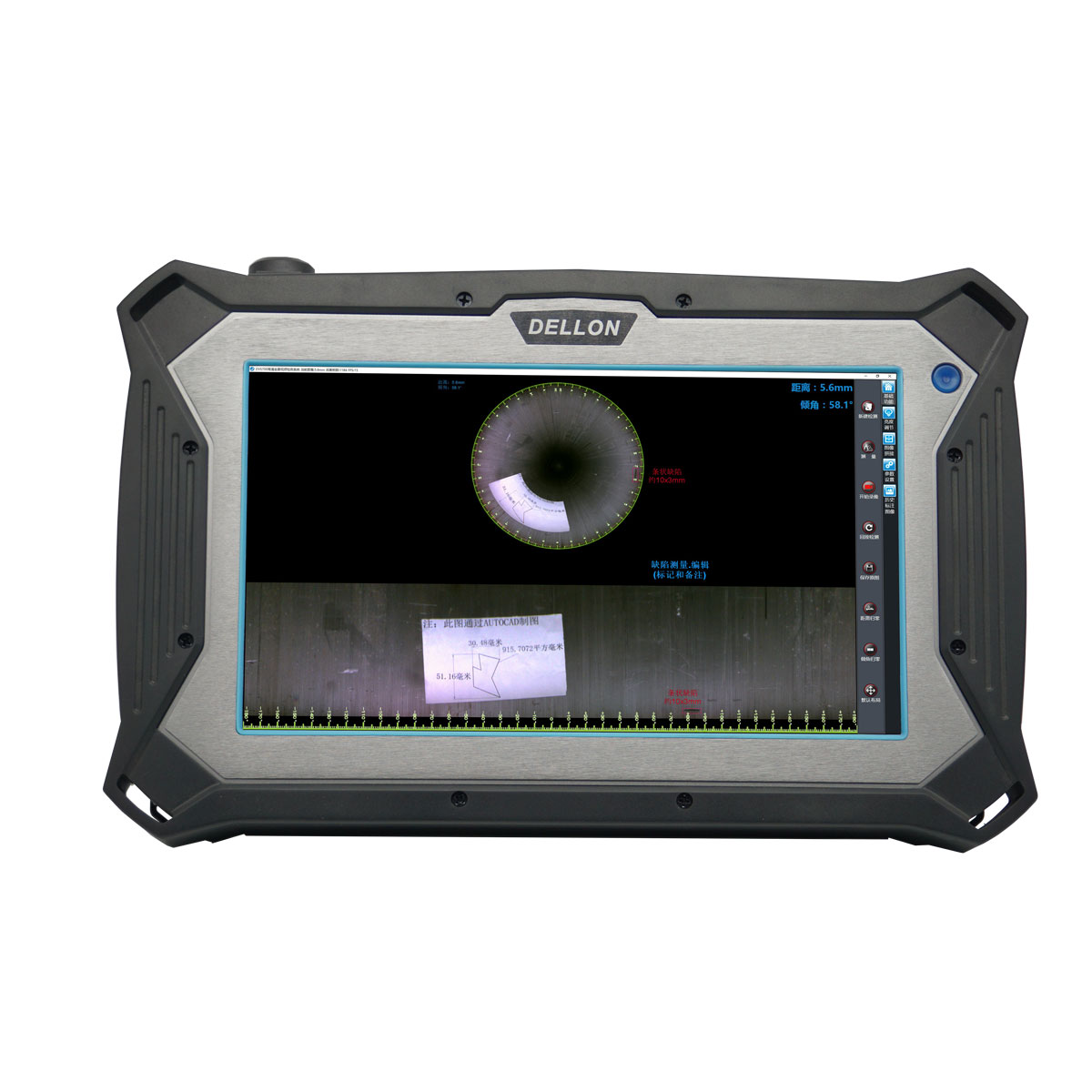

  • Funzioni di visual enhancement: negativo scala di grigi, regolazione contrasto/luminosità, correzione curva toni, rotazione angolo e altre ottimizzazioni utili a evidenziare indicazioni (es. cricche)
  • Misurazione 2D su difetti/aree: lunghezza, larghezza, area e informazioni correlate
  • Precisioni indicative (dipendono da setup/condizioni):
    • accuratezza inclinazione circonferenziale ±1°
    • accuratezza posizionamento distanza ±3%
    • accuratezza misura dimensione difetti ±5%

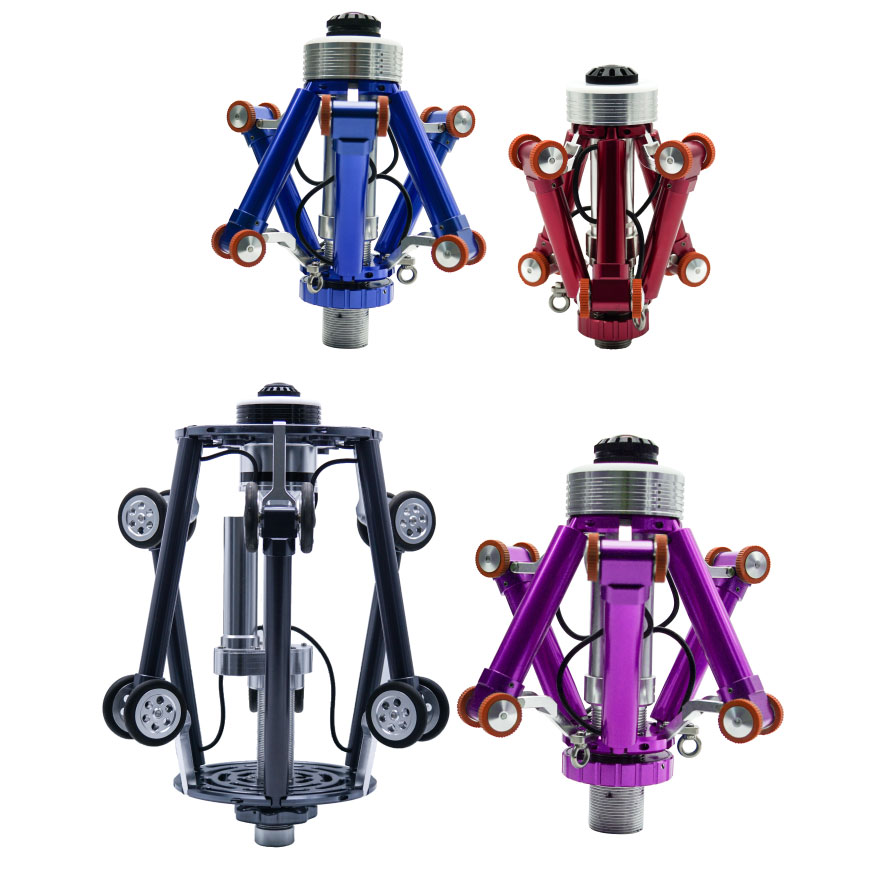

  • Crawler autocentrante per stabilizzare l’immagine e facilitare l’osservazione anche su gomiti
  • Velocità di avanzamento indicativa: 3 m/min

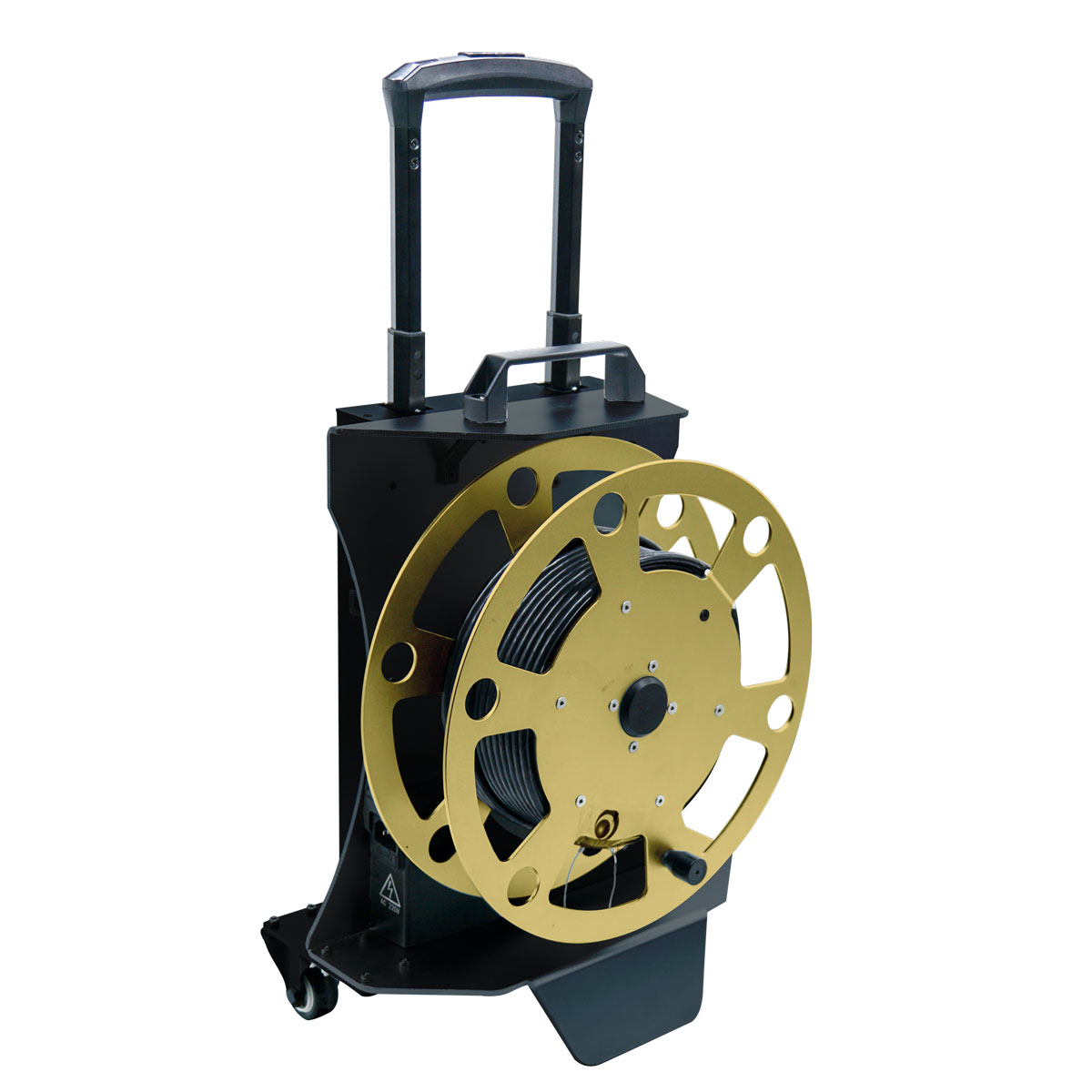

  • Lunghezze ispezione: 15 / 30 / 50 m (opzioni), con possibilità di estensioni maggiori su richiesta
  • Diametri gestibili (a seconda della configurazione): da 75–100 mm fino a range più ampi (con coperture progressive fino a circa 400–500 mm)
  • Supporto per ispezioni su tratti rettilinei e curve (indicazione fino a 1.5D bends)
