Collari per Guided Wave Testing – Sistema Sonyks

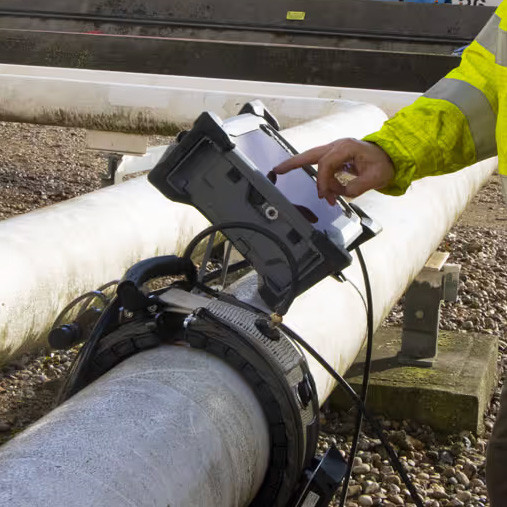

I collari (transducer rings) rappresentano il cuore applicativo del sistema Sonyks per il controllo non distruttivo mediante onde guidate (Guided Wave Testing). Progettati per adattarsi a diverse tipologie e diametri di tubazione, garantiscono acquisizione dati ad alta definizione e un'ampia copertura di frequenza, assicurando accoppiamento rapido, versatilità di impiego in campo e compatibilità con strumentazione di terze parti già presente sul mercato.

Collari a trasduzione piezoelettrica (PZT), sviluppati per offrire la gamma di frequenza più estesa della categoria grazie a una spaziatura brevettata degli elementi. Si caratterizzano per:

  • Struttura leggera e flessibile, ottimizzata per trasporto e stoccaggio
  • Connessione singola tra collare e strumento, per un setup rapido
  • Acquisizione broadband ad alta definizione come standard
  • Range di frequenza: 20–80 kHz
  • Diametro tubazione: NPS 6"–36" (DN 150–900) in configurazione a collare singolo; fino a NPS 72" (DN 1800) con configurazione a doppio collare
  • Temperatura superficiale massima: 120°C

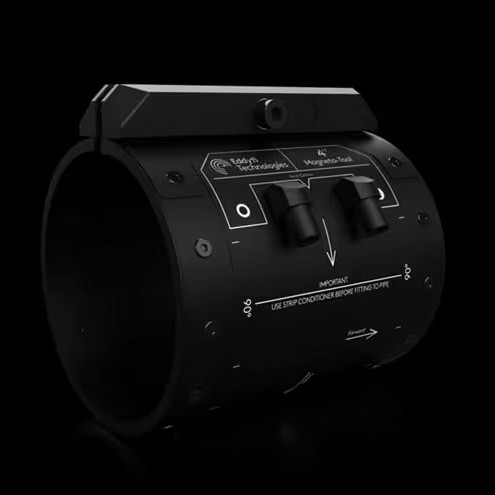

Collari segmentati basati su tecnologia SMS (Segmented Magnetostrictive Sensors), pensati per tubazioni di piccolo diametro e applicazioni con spazi ridotti, come i tratti flangia-flangia. Caratteristiche principali:

  • Elevato rapporto segnale/rumore (SNR)
  • Opzioni di frequenza dedicate per applicazioni ad alta attenuazione o ad alta risoluzione
  • Connettore rapido con regolazione della coppia per garantire la corretta pressione di accoppiamento
  • Ingombro ridotto, elevata portabilità
  • Diametro tubazione: NPS 1.5", 2", 3", 4", 6", 8" (DN 40–200)
    Bande di frequenza disponibili: 64 kHz (range 54–74 kHz), 128 kHz (range 118–138 kHz), 32 kHz su richiesta (range 22–42 kHz)
  • Temperatura superficiale massima: 80°C (picchi brevi fino a 120°C)

Il sistema Sonyks supporta inoltre anelli piezoelettrici Teletest e altri anelli PZT commerciali, consentendo il riutilizzo di strumentazione già in dotazione al cliente:

  • Diametro tubazione: da NPS 6"–24" (collare singolo) fino a NPS 56"–76" (configurazione a triplo collare)
  • Range di frequenza: 20–80 kHz, variabile in funzione della spaziatura e della modalità d'onda
  • Temperatura superficiale: standard 120°C, versione High Temperature (HT) fino a 240°C
La compatibilità multi-collare consente di proteggere l'investimento pregresso del cliente, riutilizzando i collari già in possesso su una nuova generazione di elettronica ad alte prestazioni, riducendo i costi di transizione tecnologica e ampliando il ventaglio applicativo (short, medium e long-range testing) con un solo strumento.
