Carrello ad ultrasuoni Automatico

Carrello ad ultrasuoni Automatico

Sistema di ispezione automatizzato ad alta velocità per il controllo dei binari

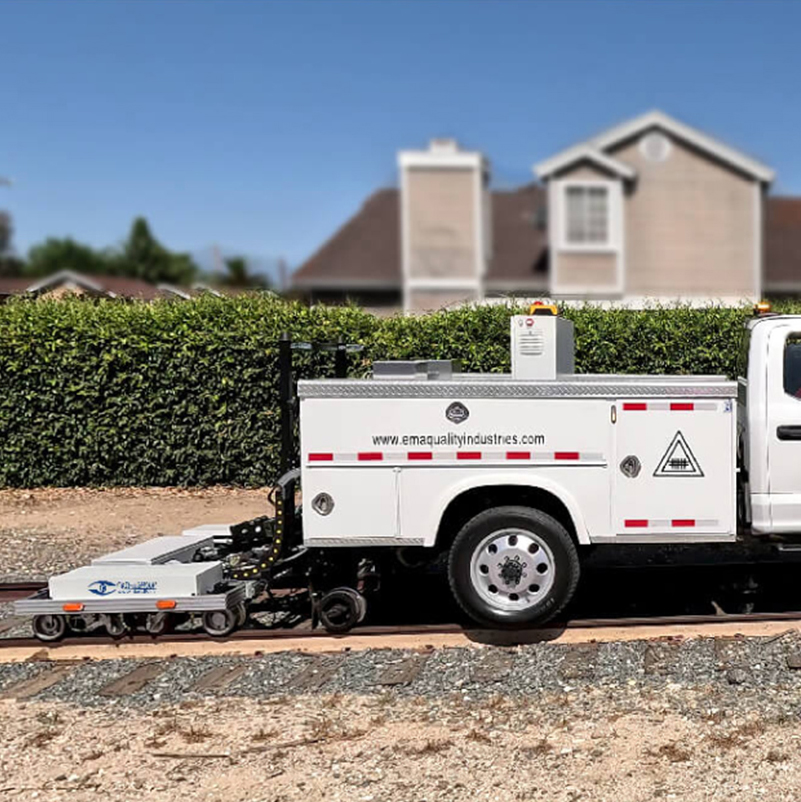

Il sistema di ispezione ad ultrasuoni ad alta velocità OKOSCAN UT 73HS PICKUP (OKOndt) è progettato per il controllo automatizzato dei difetti su entrambe le rotaie. Installato su un veicolo del cliente (basato su Ford F350 XL SUPER DUTY con sistema combinato), consente un’ispezione efficiente e precisa del binario a velocità fino a 40 km/h, supportando attività di monitoraggio continuo e strutturato lungo tratta.

  • Velocità di ispezione: fino a 40 km/h
  • Moduli ultrasonori: almeno 24
    • Frequenza operativa: 1–7 MHz
    • Frequenza di ripetizione impulsi: fino a 4 kHz

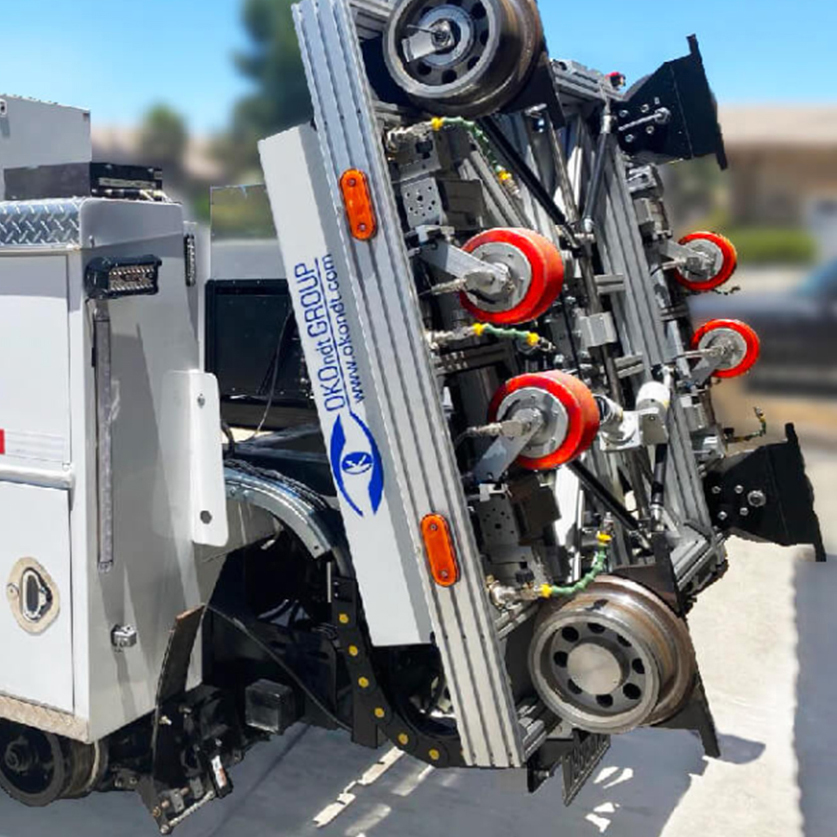

  • Sistema di ricerca ad immersione a rulli (RSUI): 4 unità (2 per lato del carrello), ciascuna dotata di:
    • Sonda 0°, 4 MHz – 1 unità
    • Sonde 70°, 2 MHz – 3 unità
    • Sonda 50° (laterale), 2 MHz – 1 unità
    • Sonda 37°, 2 MHz – 1 unità
  • Sistema di posizionamento RSUI:
    • Motori elettrici passo-passo per regolazioni in altezza, spostamenti trasversali e inclinazione
    • Gestione e guida da parte dell’operatore

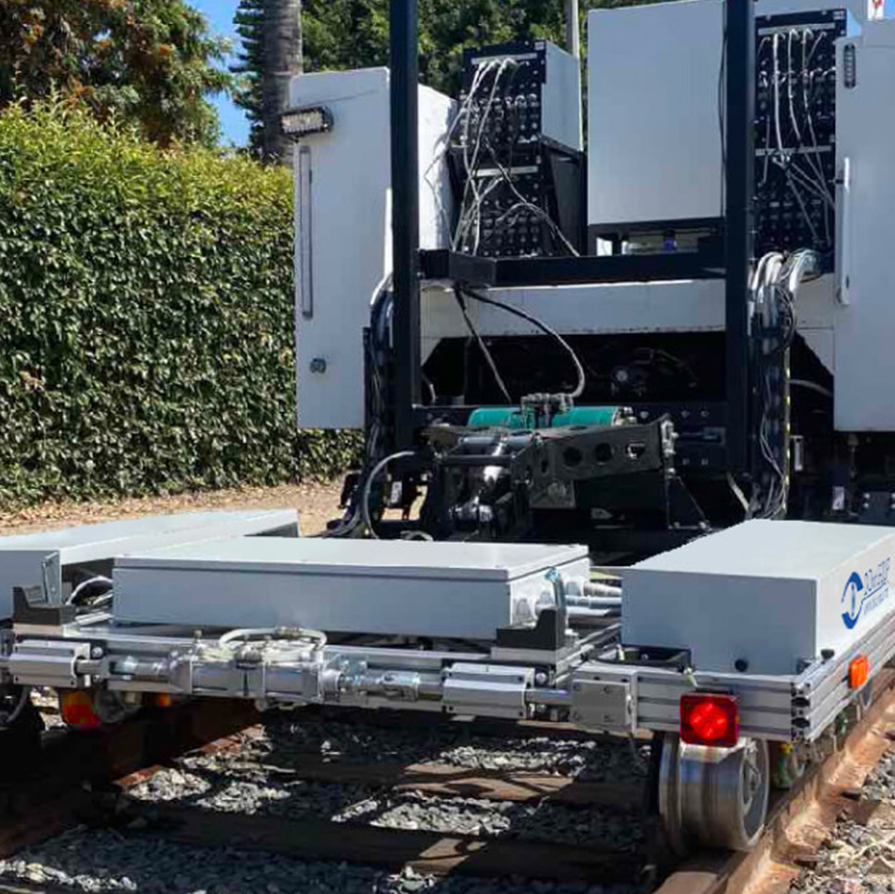

  • Sistema pneumatico estensione/retrazione carrello:
    • Monitoraggio della larghezza del binario
    • Posizionamento corretto dell’RSUI lungo l’asse della rotaia
  • Alimentazione acqua per RSUI: rubinetti di regolazione manuale, tubi e ugelli
  • Ispezione ad alta velocità e precisione
    • Esegue test ultrasonori continui su binari a doppia rotaia lungo l’intera lunghezza e sezione trasversale, escludendo le flange della base della rotaia, fino a 40 km/h
    • Rileva diverse tipologie di difetti, incluse cricche trasversali e longitudinali e cricche dai fori dei bulloni, secondo classificazione AREMA
  • Versatilità e adattabilità
    • Sistema pneumatico per gestire variazioni nella larghezza del binario e mantenere il posizionamento ottimale delle unità RSUI
    • Adattabile a scartamenti compresi tra 1435 mm e 1676 mm, con possibilità di personalizzazione su richiesta
  • Acquisizione e reporting dati
    • Visualizzazione in tempo reale in modalità A-scan e B-scan
    • Registrazione e trasferimento dati per analisi e reportistica dettagliata
    • Misura dei parametri dei difetti e salvataggio risultati in database, con possibilità di consultazione e analisi successive
